Четырехвалковые вальцы

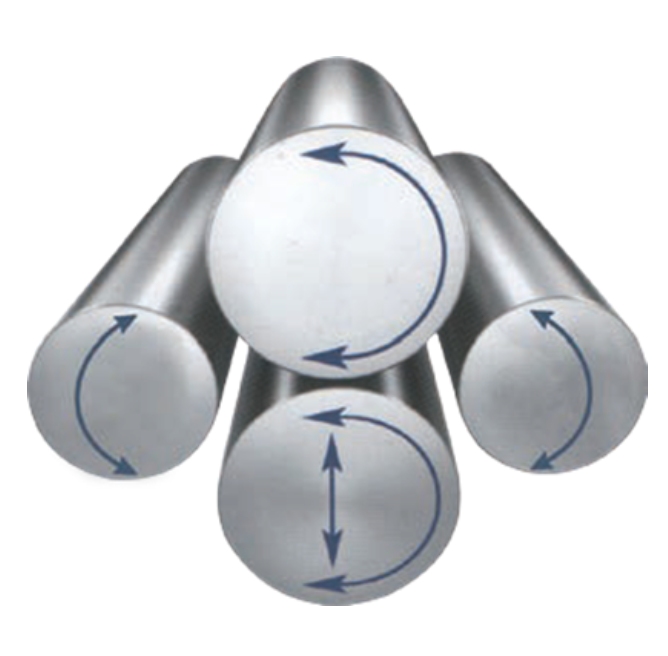

В конструкции оборудования установлена планетарная система перемещения боковых валков. Все валы установлены в сферических подшипниках, выдерживающих экстремальные нагрузки. На цифровом дисплее отображается текущее положение боковых валов.

Данное перемещение боковых валков имеет следующие преимущества:

• Получение меньшего диаметра при круговой гибки и гибки конуса;

• Система защищена от попадания металлических частиц и окалин, не требует дополнительной смазки, так как имеет закрытый тип корпуса;

• Имеет меньший износ, а также вращаясь вокруг своей оси, оказывает меньшее напряжение на раму станка, в отличие от линейных направляющих, где перемещения происходят вверх/вниз.

• Благодаря планетарному движению валов обеспечивается максимальная мощность гибки и сводятся к минимуму прямые участки на краях сгибаемого металла.

Основным преимуществом данного оборудования является возможность получения готового цилиндра за одну прокатку заготовки. Подгибка по обоим краям заготовки может выполняться перед прокаткой изделия или в начале проката с одной стороны, а в конце проката – с другой. При подгибке край листа закрепляется между двумя центральными валами, а затем лист оборачивается вокруг верхнего вала третьим боковым валком. Лист формуется сразу без дополнительной подгонки краев готового изделия. Лист заправляется горизонтально и не требует наклонной подачи, как у трехвалковых машин.

Это позволяет сократить длину прямых участков до 1,5-кратной толщины листа.

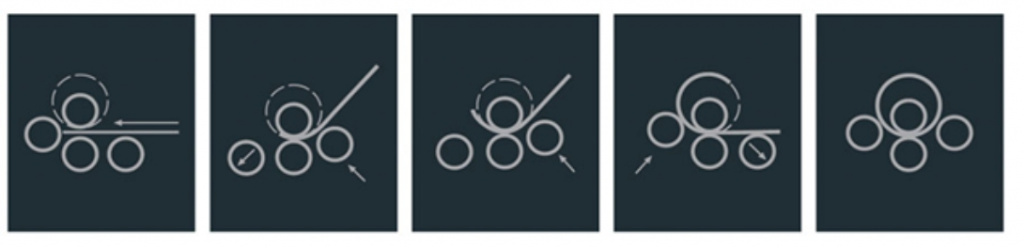

СХЕМА РАБОТЫ ВАЛКОВ
